Drone et scanner laser : quand le relevé aérien devient nécessaire

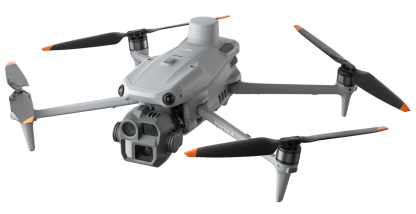

Le scanner statique capture l’essentiel d’une façade en multi-stations. Mais certains éléments restent hors de portée depuis le sol : un haut de façade masqué par une corniche, une toiture presque plate, une cour trop étroite pour reculer suffisamment. Dans ces cas-là, nous ajoutons un relevé par drone
Pourquoi le statique atteint ses limites en hauteur
En façade, le statique fonctionne par visée directe. Quand la rue ou la cour ne laisse pas assez de recul, l'angle de prise devient trop rasant sur les parties hautes : la densité de points chute là où on en aurait le plus besoin, autour d'une corniche ou d'un bandeau. Sur une toiture plate ou à faible pente, le problème est le même vu du sol : le scanner voit le toit de profil, pas de dessus, et ne peut pas en restituer la géométrie de façon fiable pour un plan de toiture. Les éléments en surplomb (souches de cheminée, chéneaux, acrotères) créent en plus des zones d'ombre qu'aucune station au sol ne rattrape.
Le statique reste la base de calcul, toujours
Sur un chantier ARCHISCAN, le drone ne vole jamais seul. Le traitement photogrammétrique est calé sur des points sélectionnés dans le nuage de points capté au statique en extérieur. Concrètement, on identifie dans le nuage statique des points fixes et reconnaissables (angles de façade, arêtes de toiture visibles depuis le sol), et le modèle issu des photos drone vient s'aligner dessus.
Cet ordre n'est pas arbitraire. Le scanner laser reste plus précis que la photogrammétrie drone sur les distances et les angles. Caler le drone sur le statique, et non l'inverse, garantit que tout le relevé reste cohérent dans un seul et même référentiel géométrique, sans décalage entre ce qui a été mesuré au sol et ce qui a été reconstruit depuis les airs.

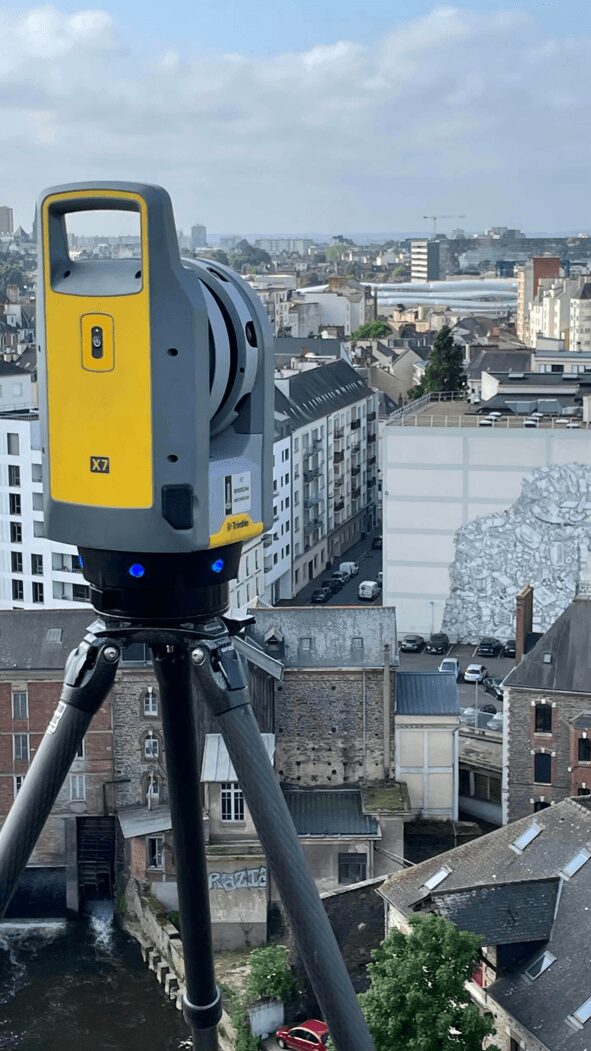

Le Trimble X7 en extérieur : c’est ce nuage statique qui sert de référence au calage du drone.
Le traitement sous RealityScan
Les photos captées par drone sont assemblées sous RealityScan, qui produit un nuage de points ou un maillage à partir des prises de vue et de leur recouvrement. Une fois recalé sur les points du nuage statique, ce résultat est intégré à l'ensemble du scan 3D du bâtiment, avant l'étape de dessin. Pour l'équipe, ça veut dire une seule maquette de calcul, statique et drone confondus, plutôt que deux jeux de données à faire coïncider a posteriori.
Ce que ça change pour vos plans de toiture et vos façades
Pour vous, la différence se voit sur le livrable. Un plan de toiture dessiné à partir d’un relevé drone recalé reste juste, même sur une toiture presque plate où le statique seul aurait produit un plan approximatif. Les façades hautes arrivent complètes, sans zone blanche à extrapoler au dessin. Et parce que le drone est calé sur le même référentiel que le reste du relevé, ces éléments s’intègrent directement aux plans 2D sous AutoCAD, coupes et façades comprises, sans recalage manuel de votre côté.
Concrètement, si votre projet touche à une toiture difficile à lire ou à une façade sur rue étroite, c’est un point à évoquer dès le cahier des charges avec nos solutions pour les architectes : ça conditionne le matériel qu’on emmène sur site.
Vous avez une façade ou une toiture difficile d’accès sur votre prochain relevé ? Parlons-en avant le chiffrage.
Plan de toiture , dessiné à partir du relevé drone
