Du terrain à la maquette numérique – Les étapes d’un projet Scan to BIM
La transformation numérique du secteur du bâtiment a profondément modifié les méthodes de relevé, de conception et de gestion des ouvrages existants. Parmi les technologies les plus performantes, le Scan to BIM s’impose comme une solution incontournable pour obtenir une représentation fidèle d’un bâtiment à partir de données réelles.

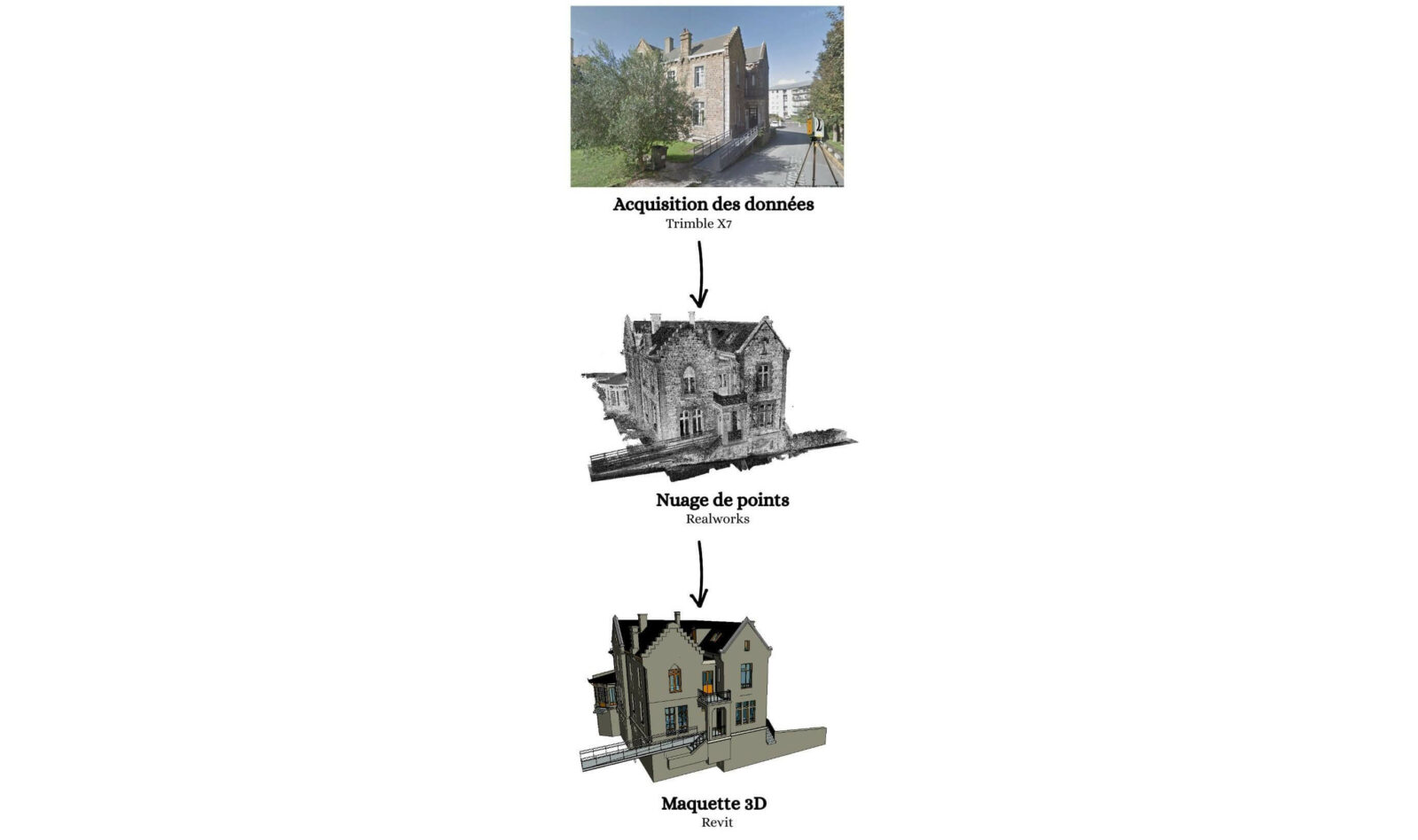

Cette méthode consiste à capturer un ouvrage existant grâce à des scanners laser 3D, puis à convertir les données collectées en une maquette numérique.
Le résultat : un modèle précis, exploitable par les architectes, bureaux d’études, entreprises et gestionnaires de patrimoine.
Mais comment se déroule concrètement un projet Scan to BIM ? Voici les principales étapes qui permettent de passer du terrain à la maquette numérique.
1. Analyse des besoins et définition des objectifs
Avant toute intervention sur site, il est essentiel de définir précisément les objectifs du projet.
Selon les besoins du client, la maquette BIM pourra servir à :
✔ Préparer une rénovation ou une réhabilitation ;
✔ Réaliser une extension ou une surélévation ;
✔ Constituer un dossier patrimonial ;
✔ Faciliter la gestion et la maintenance d’un bâtiment ;
✔ Vérifier la conformité d’un ouvrage existant.
Cette phase permet également de déterminer :
✔ Le niveau de détail (LOD) attendu ;
✔ Les éléments à modéliser ;
✔ Les livrables souhaités ;
✔ Les formats de fichiers requis.
Une bonne préparation garantit un relevé adapté aux attentes du projet et évite les opérations inutiles.

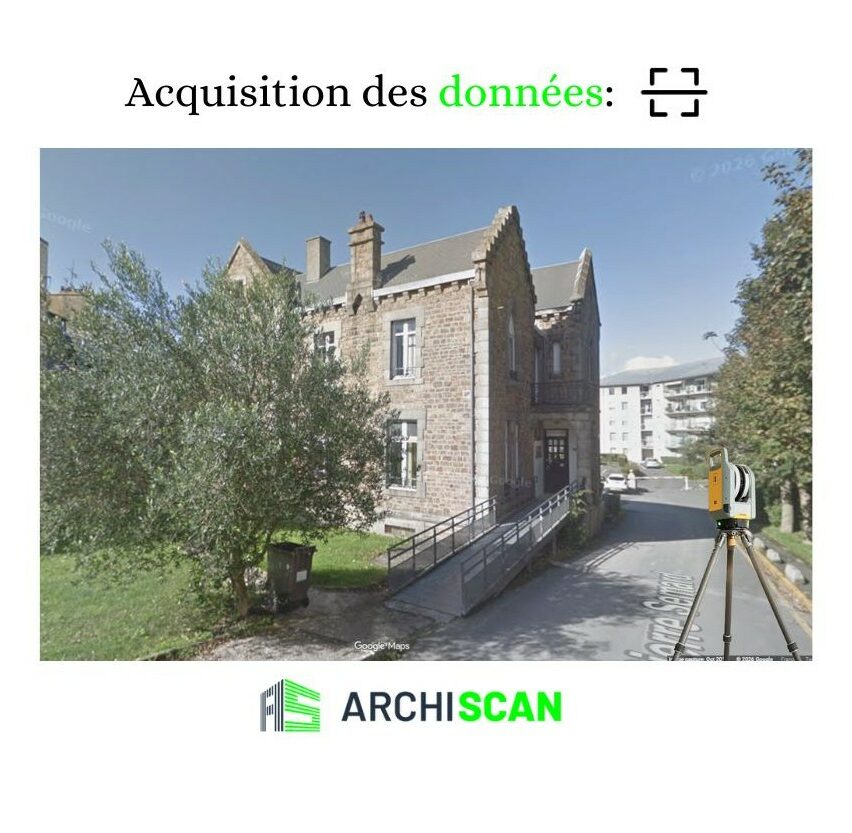

2. Acquisition des données sur le terrain
La seconde étape consiste à réaliser le relevé de l’existant à l’aide de technologies de capture de la réalité.
Le scanner laser 3D
Le scanner laser mesure des millions de points en quelques minutes afin de reproduire avec une grande précision la géométrie du bâtiment.
Les prises de vue complémentaires
Selon les besoins du projet, le relevé peut être complété par :
✔ Des images 360 ;
✔ Des relevés topographiques ;
✔ Des prises de vue par drone ;
L’objectif est de capturer l’ensemble des informations nécessaires à la future modélisation.

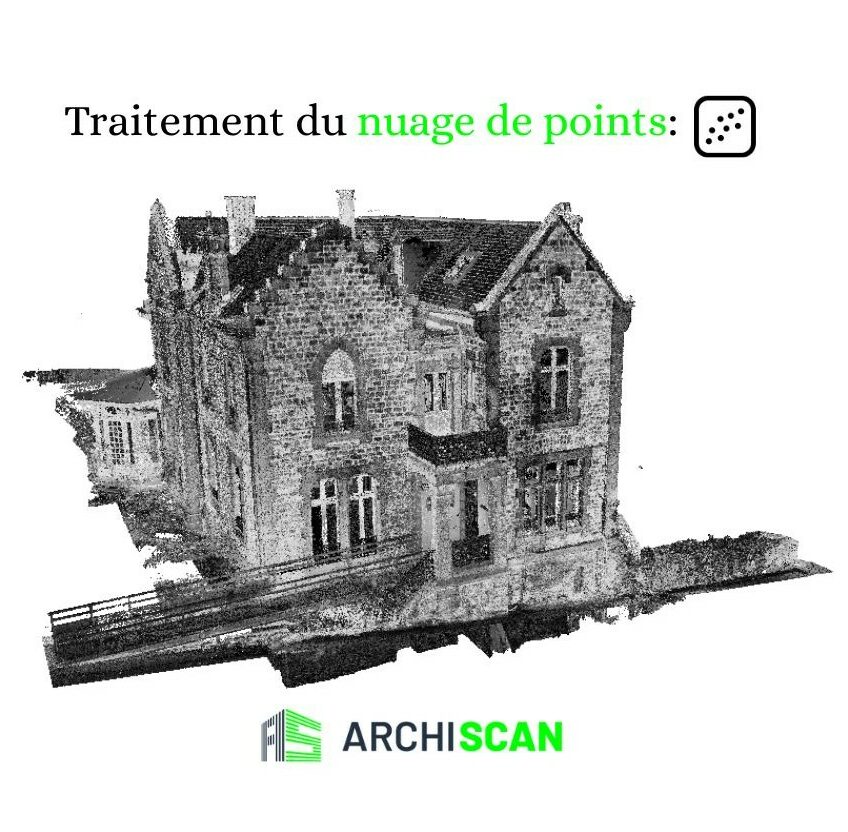

3. Traitement et assemblage des nuages de points
Une fois les données collectées, elles sont transférées vers des logiciels spécialisés pour être traitées.
Cette étape comprend :
✔ L’assemblage des différents scans ;
✔ Le recalage des stations ;
✔ La suppression des données parasites ;
✔ Le contrôle de précision.
Le résultat est un nuage de points unique et cohérent représentant fidèlement le bâtiment dans son intégralité.
Cette phase est particulièrement importante, car la qualité de la maquette BIM dépend directement de la qualité des données traitées.
Cette validation permet de garantir une base de travail fiable pour les étapes suivantes.

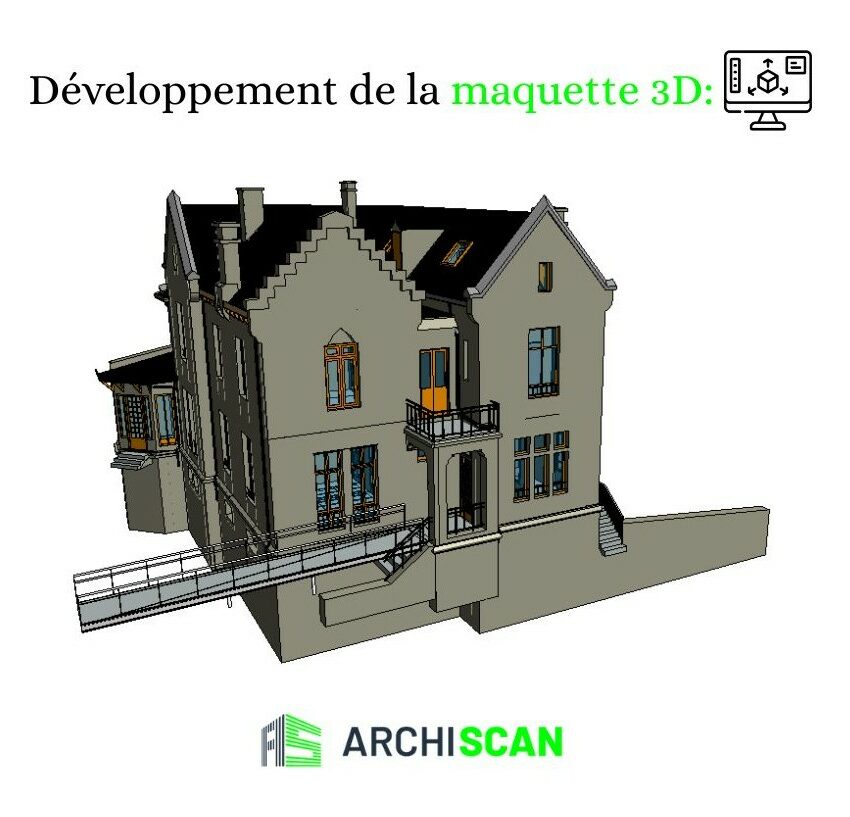

4. Modélisation BIM à partir du nuage de points
C’est l’étape centrale du processus Scan to BIM.
Les modeleurs BIM utilisent le nuage de points comme référence pour reconstruire numériquement le bâtiment.
Chaque objet BIM est créé avec ses caractéristiques géométriques et peut intégrer des informations techniques complémentaires.
Contrairement à un simple modèle 3D, la maquette BIM devient une véritable base de données du bâtiment.
5. Enrichissement des informations
Selon les objectifs du projet, la maquette peut être enrichie avec des données supplémentaires :
✔ Matériaux ;
✔ Références produits ;
✔ Performances techniques ;
✔ Informations de maintenance ;
✔ Données énergétiques ;
✔ Classification des ouvrages.
Cette phase transforme progressivement la maquette en un outil collaboratif exploitable par tous les intervenants du projet.

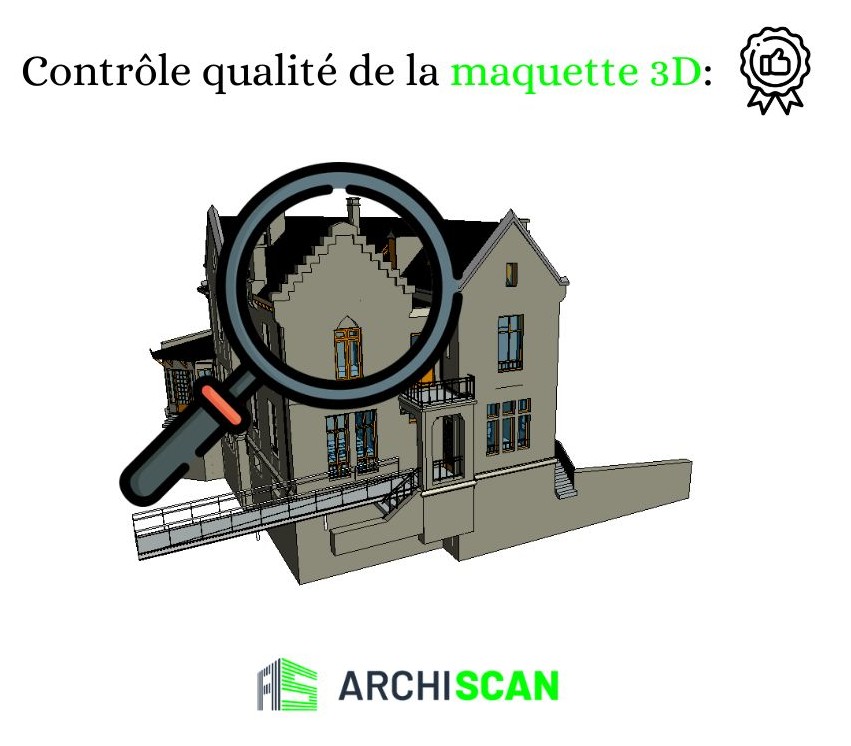

6. Vérification et contrôle de la maquette BIM
Une fois la modélisation terminée, plusieurs contrôles sont réalisés :
Vérification géométrique
La maquette est comparée au nuage de points afin de mesurer les écarts éventuels.
Vérification des données
Les propriétés renseignées dans les objets BIM sont contrôlées pour garantir leur cohérence.
Respect du cahier des charges
Les équipes s’assurent que le niveau de détail demandé et les livrables prévus sont conformes aux attentes du client.
Cette étape garantit la fiabilité de la maquette avant sa livraison.

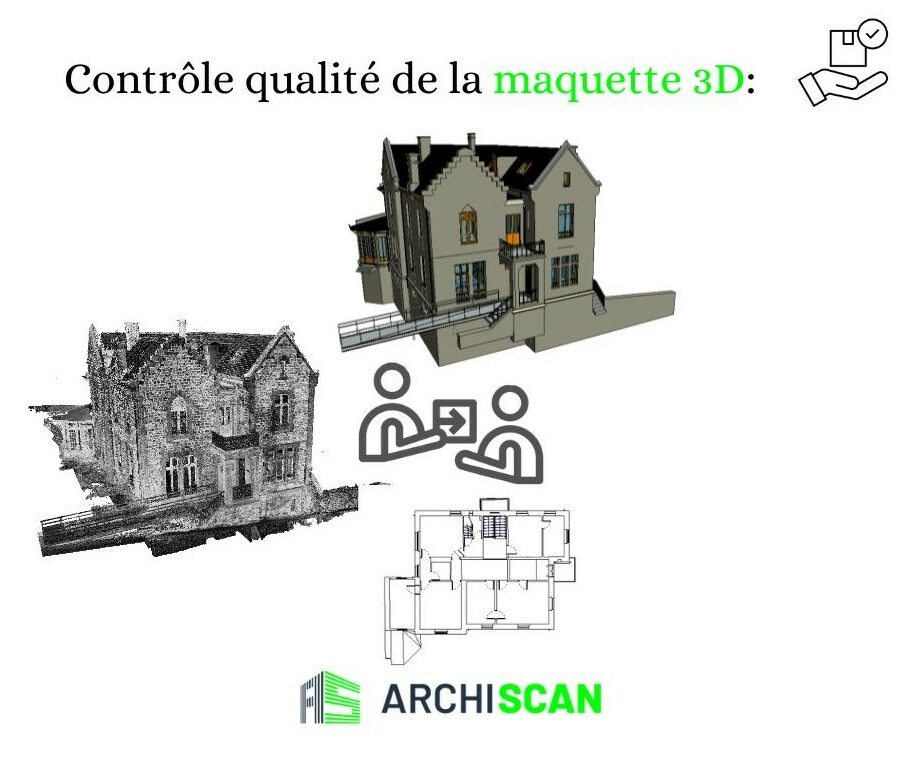

7. Remise des livrables
La phase finale consiste à remettre les différents livrables au client.
Selon le projet, ceux-ci peuvent inclure :
✔ La maquette BIM native ;
✔ Les fichiers IFC ;
✔ Le nuage de points ;
✔ Les plans 2D générés ;
✔ Les coupes et façades ;
Le client dispose ainsi d’une représentation numérique précise et actualisée de son patrimoine immobilier.
Les bénéfices du Scan to BIM
✔ Réduction des erreurs de mesure
✔ Gain de temps dans la conception
✔ Meilleure coordination entre les intervenants
✔ Documentation fiable de l’existant
✔ Optimisation des coûts de travaux
✔ Support efficace pour la maintenance et l’exploitation
Grâce à une précision souvent millimétrique, cette approche permet de sécuriser les projets dès les premières phases d’étude.
Conclusion
Le processus Scan to BIM constitue aujourd’hui l’une des méthodes les plus efficaces pour numériser un bâtiment existant. De l’acquisition des données sur le terrain jusqu’à la création d’une maquette BIM riche et exploitable, chaque étape joue un rôle essentiel dans la qualité du résultat final.
Face aux enjeux croissants de rénovation, de gestion du patrimoine et de transformation numérique du secteur du bâtiment, le Scan to BIM s’impose comme un levier stratégique permettant de disposer d’une base de données fiable, précise et évolutive pour l’ensemble du cycle de vie d’un ouvrage.
